Liaisons Frigorifiques

Avant de parler installation, il faut comprendre à quoi sert cet accessoire et de quoi il est composé.

Définition et rôle des liaisons frigorifiques

Une liaison frigorifique est un ensemble de deux tuyaux en cuivre qui relient l'unité intérieure et l'unité extérieure d'un climatiseur. Leur rôle : faire circuler le fluide frigorigène entre les deux unités. C'est ce fluide qui transporte la chaleur, dans un sens ou dans l'autre selon le mode de fonctionnement du climatiseur.

En mode froid, le fluide absorbe les calories de l'air intérieur et les rejette dehors. En mode chaud, le système s'inverse. La qualité et les dimensions des liaisons conditionnent donc directement la performance et l'efficacité énergétique de votre installation.

Les composants d'une liaison frigorifique

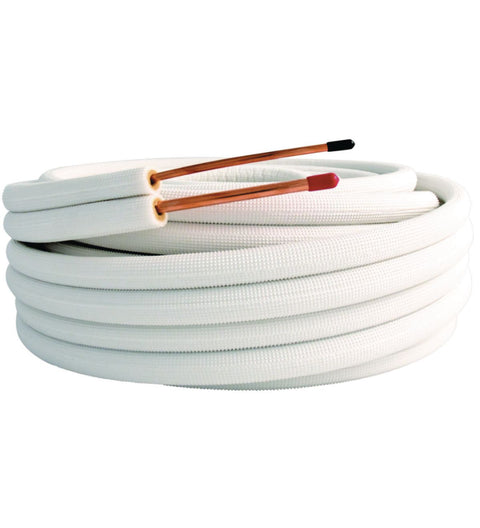

Une liaison frigorifique standard regroupe plusieurs éléments complémentaires :

• un tube de liquide, de petit diamètre (souvent 1/4 de pouce, soit 6 mm) ;
• un tube de gaz, de diamètre plus large (3/8 ou 5/8 selon le modèle) ;

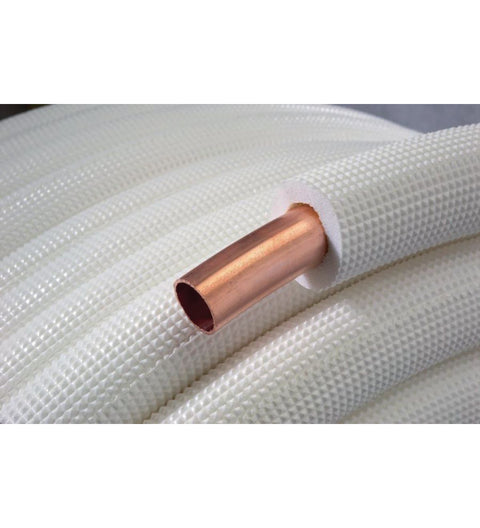

• un isolant thermique en mousse qui entoure chaque tube ;

Le cuivre frigorifique utilisé est spécifique : il est recuit, propre et conçu pour résister à la haute pression du circuit. Le choix du tuyaux déjà isolés à l'achat vous feront gagner un temps précieux à la pose de votre climatisation.

L'installation conditionne la durée de vie du climatiseur. Une pose négligée, et vous vous exposez à des fuites, des pertes de rendement et des pannes prématurées.

Les précautions à prendre lors de l'installation

Le raccordement d'une liaison frigorifique exige rigueur et bons outils. Voici les points de vigilance essentiels :

• respecter le diamètre préconisé par le fabricant du climatiseur ;
• prévoir une longueur minimale de 3 mètres entre les deux unités pour un fonctionnement optimal ;
• réaliser un flare (ou dudgeon) parfaitement propre à l'aide d'une pince dédiée ;
• serrer chaque raccord flare au couple recommandé avec des clés adaptées ;
• protéger les cuivres avec du scotch isolant sur toute la longueur exposée.

La mise sous vide reste une étape obligatoire en installation classique. Elle élimine l'air et l'humidité du circuit avant la circulation du fluide frigorigène. Cette opération est réservée à un frigoriste certifié.

Erreurs courantes lors de l'installation

Certaines erreurs reviennent souvent et dégradent l'étanchéité du circuit. À éviter absolument :

• écraser le cuivre en pliant un coude trop serré ;
• négliger l'isolation sur les zones extérieures exposées au soleil ;
• oublier le joint ou mal positionner l'écrou avant serrage ;
• utiliser un kit pré-chargé sans vérifier la compatibilité avec votre climatiseur ;
• couper les cuivres sans ébavurer, ce qui introduit des impuretés dans le circuit.

Prix d'une liaison frigorifique

Les prix des liaisons frigorifiques varient selon plusieurs critères :

• diamètre des tubes,
• longueur,
• qualité de l’isolant,

Elles sont généralement vendues en couronnes de 20 ou 50 mètres. Pour une couronne de 20 mètres, en diamètre 1/4 – 3/8, les plus courants pour les petits climatiseurs, le prix oscille en moyenne entre 130 € et 160 €.

Il est également possible d’acheter des longueurs à la découpe pour répondre précisément à vos besoins, ce qui évite d’avoir trop de stock ou de chutes inutiles. Cette solution est particulièrement rapide à mettre en œuvre : la liaison arrive déjà à la bonne longueur, sans avoir à recouper une couronne entière lors de l'installation de votre climatisation.

Les zones très froides nécessitent parfois un isolant plus épais : ce type de produit coûte plus cher mais garantit une meilleure isolation thermique.

Comment prolonger la durée de vie de vos liaisons frigorifiques

Pour garantir la longévité de votre installation, il est recommandé de contrôler visuellement l'état de l'isolation une fois par an. Protégez les tubes des chocs mécaniques et des UV. Une liaison bien isolée limite les pertes thermiques et maintient le rendement de votre climatisation à son niveau maximal.

Signes indiquant un problème avec vos liaisons frigorifiques

Plusieurs symptômes doivent vous alerter :

• une baisse notable des performances en froid comme en chauffage ;
• la présence de traces d'huile près d'un raccord, signe probable de fuites ;
• du givre anormal sur un tube ;
• un bruit inhabituel dans l'unité intérieure.

Dans ces cas, faites intervenir un professionnel rapidement. Une micro-fuite non traitée peut endommager le compresseur et entraîner une réparation coûteuse. Le bon réflexe : un diagnostic par un frigoriste dès les premiers signes.
